沙子烘干機

沙子烘干機簡介

沙子烘干機主要用于河沙、黃沙、石灰石、石英沙、粘土等濕性大、比重大的的物料，主要用于烘干一定濕度范圍內顆粒物料，如干粉砂漿行業所用的黃砂、鑄造行業用于各種規格型砂。建材水泥行業用的高爐礦渣。小粒度粘土，化工行業用于不起化學變化、不怕高溫及煙塵小顆粒物料。

沙子烘干機工作原理

物料由供料裝置進入回轉滾筒的內層,實現順流烘干,物料在內層的抄板下不斷抄起、散落呈螺旋行進式實現熱交換，物料移動至內層的另一端進入中層，進行逆流烘干，物料在中層不斷地被反復揚進，呈進兩步退一步的行進方式，物料在中層既充分吸收內層滾筒散發的熱量，又吸收中層滾筒的熱量，同時又延長了干燥時間，物料在此達到干燥狀態。物料行至中層另一端而落入外層，物料在外層滾筒內呈矩形多回路方式行進，達到干燥效果的物料在熱風作用下快速行進排出滾筒，沒有達到干燥效果的濕物料因自重而不能快速行進，物料在此矩形抄板內進行充分干燥，由此完成干燥目的。

沙子烘干機工藝流程

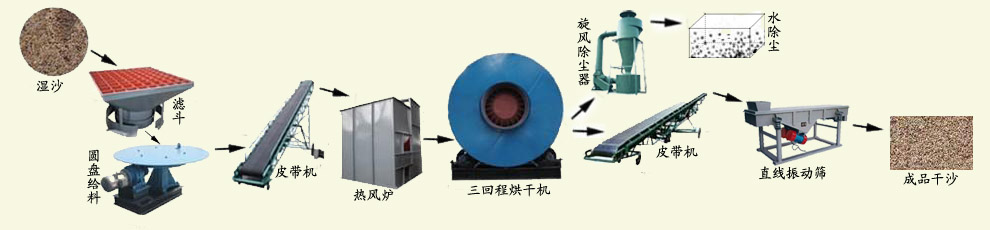

三回程烘干機整套設備的工作流程如下圖

沙子烘干機優點

1、烘干機設備理科學合理、高效節能。物料在內筒與熱氣流以輻射、對流、傳導形式進行熱交換，在外筒熱交換以傳導、對流形式并用。 烘干機熱效率高，節能效果明顯。經檢測，熱效率大大超過傳統烘干機50%左右的水平。該設備投產使用后，節煤效果好。

2、該機采用物料與熱氣流順流烘干工藝，適用范圍廣。它能適應粘土、煤、礦渣、鐵粉等各種原材料的烘干，也適用于冶金、化工等部門的各種散狀物料的烘干。 結構緊湊。整機水平布置，采用托輪支承，取消了大小齒輪傳動，代之以托輪傳動，使設備安裝方便、操作簡單、運行可靠、運轉率高。

3、該機的外部表面積比單筒回轉式烘干機減少30%以上，并且外筒對內筒有保溫隔熱作用，外筒表面溫度低，熱損失少，在高效節能的同時，改善了勞動環境和勞動條件。

4、多種揚料板設計，角形揚料板與萬字揚料板的有機結合，使物料與熱煙氣交換更加充分，減少了烘干機筒體內“風洞”產生的機理。

5、采用變頻調速，調整筒體轉速，根據入機水分，產量要求，采用適當?shù)霓D(zhuǎn)速，確保下道工序的需求。

沙子烘干機技術參數

設備型號	生產率3/h	烘干后水分	時燃煤量	功率（KW）
JHS-623	3m3/h	<0.5%	25kg/h	4.0
JHS-625	5m3/h	<0.5%	42kg/h	5.5
JHS-628	8m3/h	<0.5%	80kg/h	7.5
JHS-6210	10m3/h	<0.5%	150kg/h	8.0
JHS-6220	20m3/h	<0.5%	320kg/h	22.0
JHS-6230	30m3/h	<0.5%	600kg/h	26.0
JHS-6250	50m3/h	<0.5%	1100kg/h	55.0

說明：網上其它公司的JHA代表一代三回程烘干機，JHS代表二代大型三回程烘干機，目前我公司是少數幾家生產大型三回程烘干機設備的廠家！

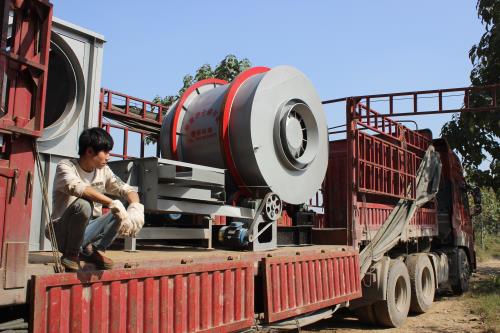

發貨現場圖

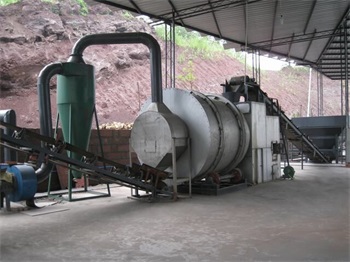

客戶安裝現場

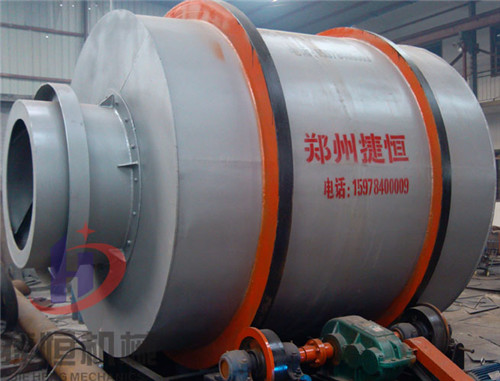

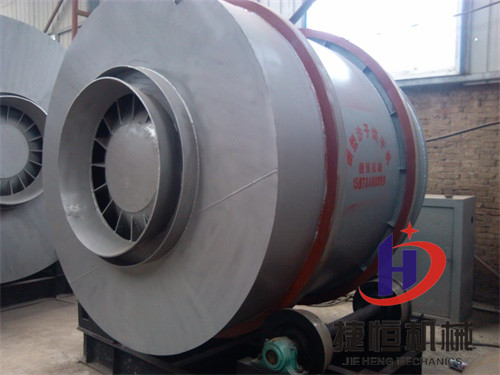

烘干機主機

烘干機安裝工作視頻
